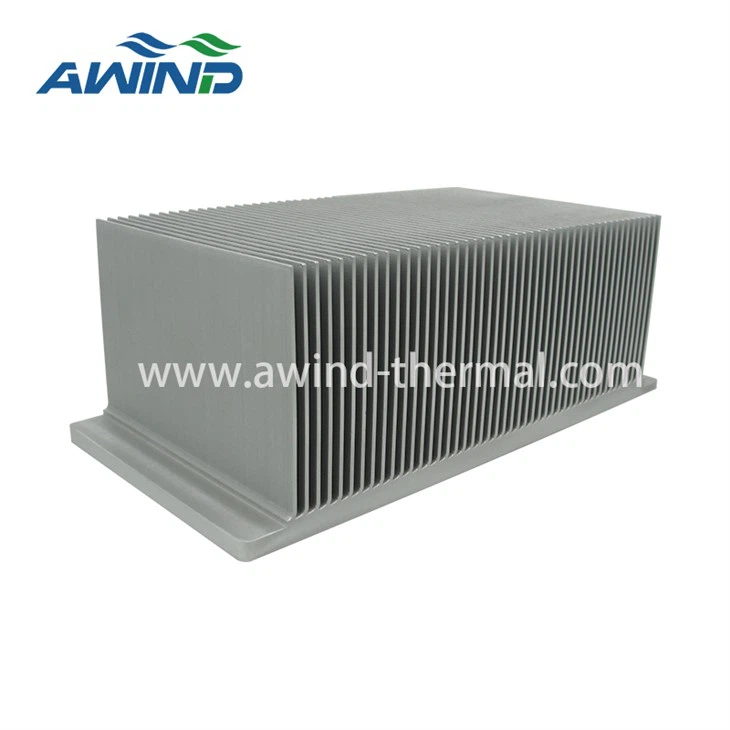

Skivinger kjøleribbe

Hva er skiving fins heatsink

Skiving fins heatsink er et spesifikt modellprodukt som bruker Skiving fins maskin til å kutte aluminium- eller kobberprofiler til rette ark, og danner en jevnt ordnet gapstruktur gjennom gjentatt kutting.

Denne typen kjøleribbe, på grunn av sin unike prosesseringsmetode og strukturelle egenskaper, kan effektivt løse varmeavledningsproblemet til høyeffektsenheter.

Skivings-kjølefinner er mye brukt i bransjer som industriell automasjon, kraft og overføring, medisinsk utstyr, ny energitransport og instrumentering og testutstyr.



Fordeler med kjøleribbe i aluminium:

1. utmerket termisk ledningsevne: aluminium har en høy varmeledningsevne, som hjelper til med å spre varmen raskt;

2. Sammenlignet med andre metaller har aluminium lavere tetthet og er lettere i vekt;

3. Aluminium er relativt billig, med lavere produksjons- og prosesseringskostnader;

4. Aluminiumsmaterialer er enkle å kutte, forme og sveise, noe som gjør dem egnet for ulike designbehov.

Fordeler med kjøleribbe med kobberskiver:
1.Kobber har høyere varmeledningsevne enn aluminium;

2. Kobber har stabil ytelse og deformeres ikke lett i høytemperaturmiljøer;

3. Kobber har bedre styrke og seighet enn aluminium, og tåler større mekanisk påkjenning;

4. Kobbermaterialer kan bearbeides til komplekse former for å møte ulike designkrav.



prosess for skivefinner





Trinn 1: Kutting



Skjær råmaterialet i seksjoner, hver seksjon er omtrent 500 mm lang.



Trinn 2: Skikjøring



Skriv inn produktdata til maskinen, for eksempel avstand, høyde, tykkelse og andre data.

Start maskinen, ingeniør overvåker maskinen, inspiserer halvfabrikata for å sikre at den oppfyller datakravene.





Trinn 3: Behandling



I henhold til kundens behov, behandle den halvferdige skiving fin kjøleribben. (CNC maskinering, børste overflatefinish, sliping)





Fordeler med skivied kjøleribbe





Lav termisk motstand

Perfekt ledningsevne mellom sokkel og finner. Fordi kjøleribben er en hel profil uten noe koblingspunkt, noe som kan gi fullt spill til kjøleribbens varmeavledningsegenskaper.

01

Fin med høy tetthet

Awind-skivefinneprosessen kan gjøre den skivede finnen tynnere og tettere, med høyere varmeoverføringseffektivitet.

02

lavere kostnad

Tilpasset kjøleribbe med skivefinner trenger ikke dyrt verktøy, men kan gi større designfleksibilitet. I stedet kuttes hver skivefinne separat med det samme verktøyet, noe som gir lavere verktøykostnader.

03

Fleksibel design

Sammenlignet med aluminiumsekstrudering og andre prosesser, er kjølefinne med skiver mindre begrenset i størrelse og kan gjøres bredere, som kan brukes til varmeoverføring av maskiner med stor effekt.

04

Polerende tekstur
På grunn av poleringseffekten vil denne overflatefinishen gi en lys glans til kjøleribben med skivefinne.

Sandblåsende tekstur
Denne overflateteksturen vil gi kjølefinnen en matt og jevn overflate.

Børstet tekstur
Gjennom denne overflatebehandlingen er det lett å se mønstre av parallelle linjer. Gjennom metallpolering vil den skrapte overflaten på skiving fin-kjøleribben få en ensrettet satengbehandling.

Maskinering tekstur
Maskindriften til skiving fin heatsink vil bestemme utseendet på teksturen.

Gjennomsiktig kromatbelegg
For å belegge kjølefinnen med elektrokjemisk teknologi, vil du påføre et kromatbelegg. Skivefinne-kjøleribben vil ha en dekorativ overflatefinish. Dette vil bidra til å opprettholde ledningsevnen etter påføring av et kromatbelegg.

pulverlakkering
Det tørre pulveret som brukes i denne prosessen er termoplastisk polymer eller termoherdende polymer. Før oppvarming og herding vil du bruke elektrostatiske ladninger for å påføre tørt pulver. skiving fin heatsink vil ha en overflatefinish dannet av dette pulveret, som har den høyeste holdbarheten enn vanlige belegg.

Kjemisk nikkelbelegg
I likhet med gjennomsiktige kromat- og anodisk oksidasjonselektrokjemiske prosesser, krever nikkelelektroplettering ikke strøm. Ved strømløs nikkelplettering kan det dannes et jevnt metallsjikt på kjølefinnen.

Anodiseringsbehandling
Dette er en elektrokjemisk prosess som kan gi korrosjonsbestandighet og slitesterk overflatefinish.

Børstet tekstur

Maskinering tekstur

Polerende tekstur

Anodiseringsbehandling

Økning av finneområdet

Å øke antallet eller arealet av finner kan forbedre kontaktområdet med luft, og derved forsterke varmevekslingseffekten.

Optimaliser finneformen

Velg passende finneform og -avstand, øk luftstrømkanaler, reduser luftstrømmotstand og forbedre varmeavledningseffektiviteten.

Bruk av varmeledende materialer

Velg materialer med høy varmeledningsevne (som aluminium eller kobber) for å produsere kjøleribber og forbedre den termiske ledningsevnen.

Forbedring av luftstrømmen

Ved å bruke vifter eller andre luftstrømsenheter for å øke luftstrømhastigheten, kan kjøleeffektiviteten forbedres. Vurder å bruke en vifte med variabel hastighet for å justere vindhastigheten i henhold til kjølekravene.

Overflatebehandling

Behandling av overflaten på finnene (som anodisering eller belegg) for å øke varmestrålingskapasiteten eller forbedre luftstrømmens adhesjon.

Skivings-kjøleribben kan spre varmen i størst mulig grad på en svært begrenset plass, da de har et veldig stort forhold mellom overflateareal og volum på grunn av deres høye emballasjetetthet. På grunn av sin overlegne varmeavledningsytelse og strukturelle design, er kjøleribber med skivefinner mye brukt i situasjoner som krever effektiv varmeavledning.

Elektroniske enheter:

Komponenter som brukes for varmespredning, som CPUer, GPUer, effektforsterkere og strømmoduler, for å opprettholde normale driftstemperaturer.

LED belysning:

I LED-lamper brukes den til varmespredning, forlengelse av levetiden til LED og forbedre lyseffektiviteten.

Elektriske kjøretøy:

Brukes i batteristyringssystemer og elektriske motorer for varmeavledning, for å sikre effektiv drift og sikkerhet.

Industrielt utstyr:

Brukes til kjølesystemer til ulike industrielle maskiner og utstyr, inkludert lasere, frekvensomformere og servomotorer.

Husholdningsapparater:

Brukes til termisk styring og energieffektivisering i apparater som kjøleskap, klimaanlegg og vaskemaskiner.

Kommunikasjonsutstyr:

Bidrar til å spre varme og sikre signalstabilitet i basestasjoner, rutere og andre kommunikasjonsenheter.

VVS-system:

I HVAC-systemer brukes den til kjøling og varmeutveksling for å forbedre systemets effektivitet.

Skivinger kjøleribber for plantevekstlampe
Awind designet og produserte denne kjøleribben for plantelampe i henhold til kundens krav.
Denne kjøleribben tar i bruk skivefinneprosessen og er laget av aluminiumsmateriale AL6063 som har høy varmeledningsevne; Høyden på finnene er 55 mm og tykkelsen er 1,5 mm. De høye finnene til denne kjøleribben kan øke overflaten for varmeavledning. Og den har blitt behandlet på baksiden for å la plantelyset bedre komme i kontakt med kjøleribben.

Fordel:
Effektiv varmespredning:Denne vekstlampens kjøleribbe er laget av høykvalitets aluminium, som effektivt kan spre varmen fra høyeffekts LED-er, noe som sikrer optimal ytelse og forlenger levetiden til platevekstlampen.

Forbedre planteveksten:Effektiv varmespredning lar LED-vekstlyset ditt fungere ved lavere temperaturer, reduserer tap av lysintensitet og fremmer kraftig plantevekst.

Slitesterk og solid:Denne platevekstbelysningskjøleribben er laget av kraftig aluminium som tåler de tøffe forholdene i innendørs vekstmiljøer, og sikrer langvarig pålitelighet.

Stille drift:I motsetning til vifter, fungerer kjøleribbene våre stille, og skaper et fredelig miljø for plantene dine.



Høye finner

De høye finnene kan utvide varmespredningsområdet oppover, og øke området i kontakt med luften, noe som er mer gunstig for varmespredning.

Flere finner og rimelig finneavstand

Å ha flere finner resulterer i et større varmeavledningsareal, og en rimelig finneavstand kan tillate luft å strømme raskt og jevnt, og dermed ta bort mer varme.

Behandler bunnen av kjøleribben

Bunnen av kjøleribben behandles i henhold til kravene for å gjøre den nærmere varmekilden.

Inverter kjøleribbe
I dag øker strømtettheten til høyeffekt-omformere stadig. Den høye temperaturen forårsaket av høy effekttetthet kan ha en alvorlig innvirkning på de fleste elektroniske komponenter, noe som kan føre til feil på elektroniske komponenter og til slutt føre til at hele omformeren ikke fungerer.
For varmeavledningsdesignen til høyeffekt-vekselrettere har vi tatt i bruk en kombinasjon av varmeavledere med store ribber sveiset med varmerør.
Bruken av aluminiumsmateriale kjølefinner, med høye og tette finner, gir tilstrekkelig utvidelse av varmeavledningsoverflaten, noe som er mer gunstig for varmespredning.
Bunnen av den skivied kjøleribben er slisset med CNC og sveiset med flere varmerør. Varmerør kan overføre varme fra enden med høyere temperatur til enden med lavere temperatur, og dermed gjøre den totale temperaturen til kjøleribben mer jevn og mer gunstig for varmeavledning.





Tette og høye finner

Flere varmerør
